徠卡航測產品用電常識Q&A
Q1:徠卡航測產品為什么需要關注用電?
A1:近年來,隨著徠卡航測相機和徠卡激光雷達兩大類別的航測產品在各個用戶間的深入使用,并且伴隨著通航市場打開的局面,格式類型的通航飛機百花齊放,如何讓徠卡航測產品能夠在不同種類的通航飛機上順利運行,如何兼容各類飛機的供電,或者各類飛機的供電如何和徠卡航測產品相匹配,為了不耽誤項目正常進程,用電方面就顯得尤其重要。
Q2:徠卡航測產品的用電要求有哪些?
A2:首先設備需要穩定的28V直流電壓輸入;然后,根據不同設備,需要至少提供900w-1600w的功率輸入;其次,如果安裝前置保險,最少保險電流為50A;最后,輸入電壓的紋波值,需要小于1.4Vpp。
Q3: 什么是紋波電壓?對電子產品會產生什么樣的傷害?
A3: 紋波電壓,是指輸出直流電壓中含有的工頻交流成分。直流電壓本來應該是一個固定的值,但是很多時候它是通過交流電壓整流、濾波后得來的,由于濾波不徹底,或者濾波設備老化失效,就會有剩余的交流成分,即使采用電池供電也會因負載的波動而產生波紋。事實上,通航飛機通過螺旋槳旋轉做功產生交流電,再通過濾波將交流電轉換為直流電,由于飛機在維護保養的過程中,機務人員更多的是重視發動機的維護,忽略了電子器件的老化等因素,即便剛出廠的飛機,都是使用航空級(最好的基準電壓源器件),隨著時間的推移,其輸出電壓也是逐漸會產生較大的紋波電壓的。
紋波電壓因為是交流形式存在,所以在輸入到直流輸入設備以后,就可能對設備電路板上的各種元器件進行干擾,就像一直有個小鐵錘對各個用電元器件進行不斷地反復敲打,這樣隨著時間的繼續,用電設備將會加快老化甚至出現故障到最終無法使用。紋波電壓對設備是有百害而無一利,在使用過程中建議盡量避免。
Q4:紋波電壓如何測量?

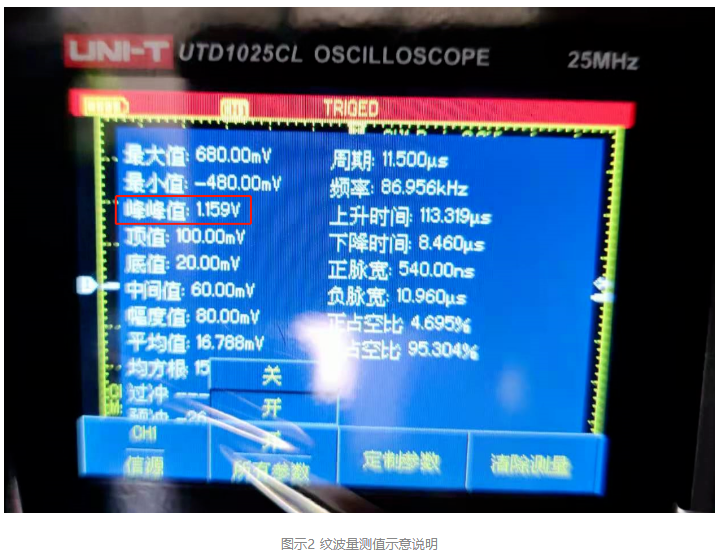

A4:紋波的測量單位為Vpp,中文名為“峰峰值”,表示在一個快速周期(20Hz以上)變化范圍內,最大電壓值與最小電壓值之差的最大值。由于紋波測量需要快速采樣,所以使用常規的萬能表無法測量出紋波值,需要借助示波器來測量。

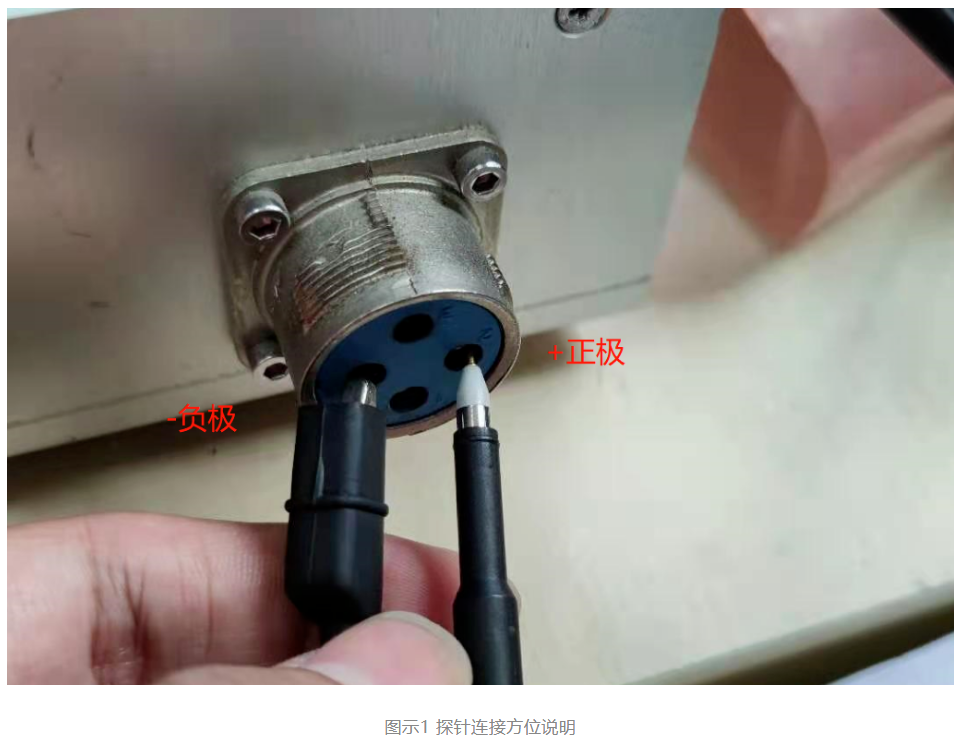

測量的時候,將示波器調節到合適的檔位,然后將探針的中間一根針接到電源輸出端的“+”級,探針接地端連接“-”級。將示波器采樣率調整到AC 20Hz,點按自動量測,紋波值即可測量出來。
Q5:如何避免過大的紋波電壓輸入?有哪些有效的方法?
A5:避免紋波有以下方法:
使用純凈電源,例如純凈的蓄電池/鋰電池輸出28v直流電。
定期檢查飛機發電機組件,將有問題的交流-直流轉換器進行更換。
使用外置穩壓電源,對發電機輸出的直流電壓進行穩壓和濾波。
