徠卡MS60助力金甬鐵路隧道施工測量

2021-06-12 熱度:3277 ℃

  一、前言

  金甬鐵路是一條連接金華市至寧波市的國鐵Ⅰ級鐵路,是貫徹實施長三角一體化發展國家戰略,完善區域鐵路網布局的重要工程,  是寧波舟山港便捷的戰略疏港通道、區際快速通道和長三角內部城際鐵路。

  金甬鐵路站前工程I標楊四岙隧道位于奉化市西塢街道河頭村附近的中低山區,地形起伏較大,由中鐵十二局集團負責施工,為保證測量進度,如期實現年度生產目標,施工方采用了徠卡MS60隧道施工掃描測量方案進行隧道施工的超欠挖計算、方量計算等測量工作。

  二、工作流程

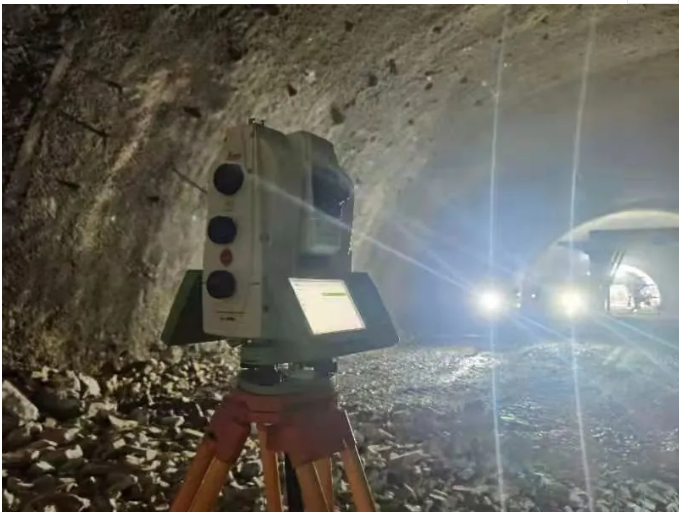

  1、外業數據采集

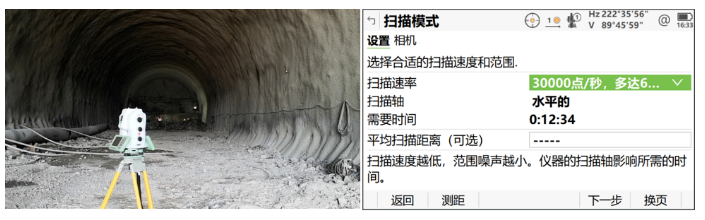

  在隧道中任意架設徠卡MS60,通過全站儀后方交會設站,設置適宜的點云密度,即可一鍵開啟掃描,十余分鐘即可獲取70~80m的高精度隧道點云。全站儀的操作模式,外業操作簡便。

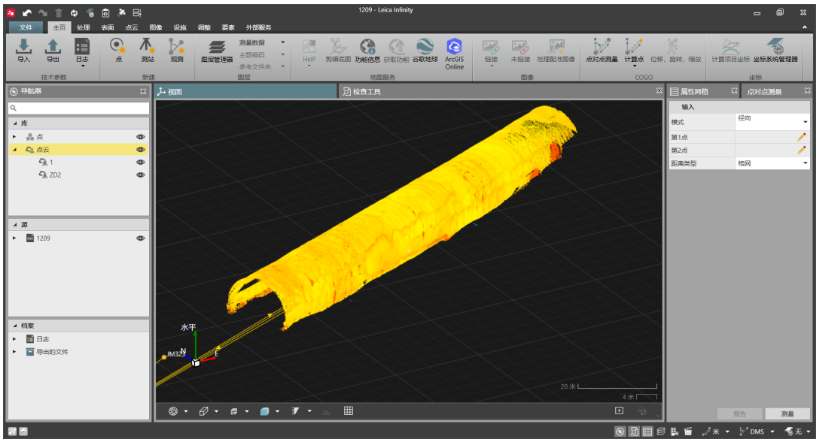

  2、徠卡Infinity點云數據預處理

  通過SD卡將外業數據導入徠卡Infinity軟件中,可直接生成外業觀測報告。點云數據具有絕對坐標,不同測站點云在同一坐標系下,無需拼接,節省大量內業時間,也可進行點云查看、量測、管理和格式轉換,同時可以將不需要的噪點去除。


  3、徠卡隧道施工掃描測量程序數據處理

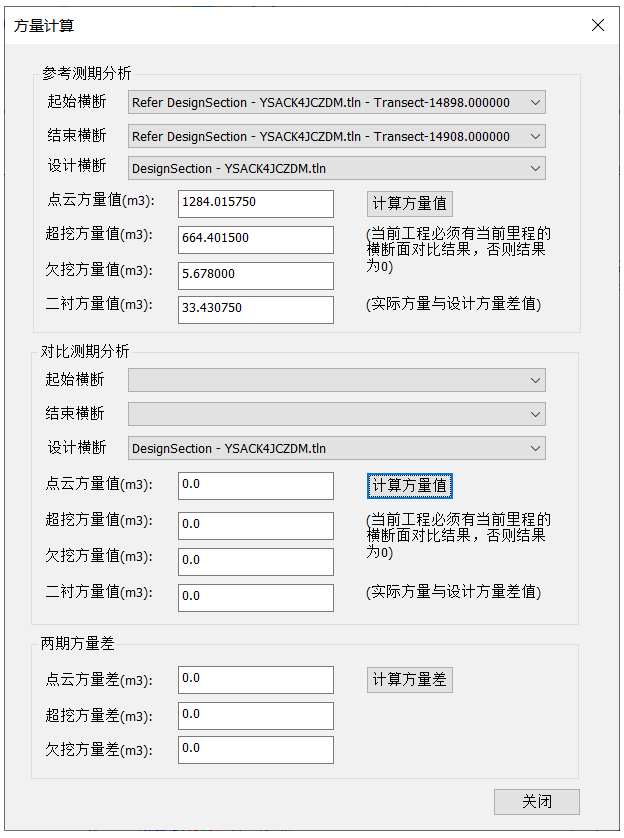

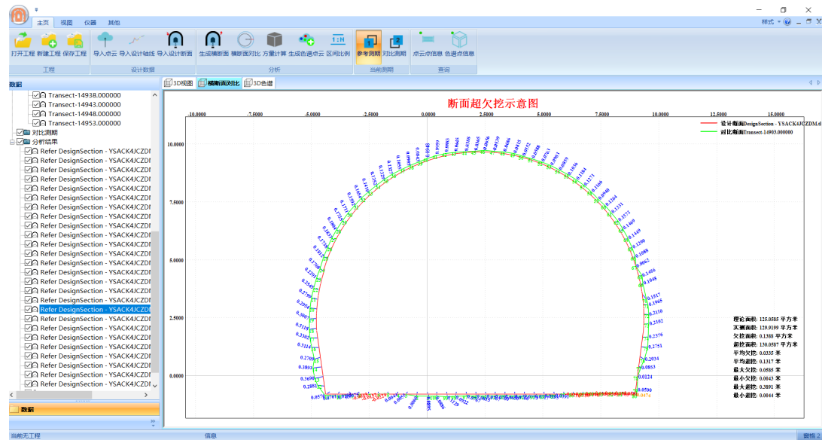

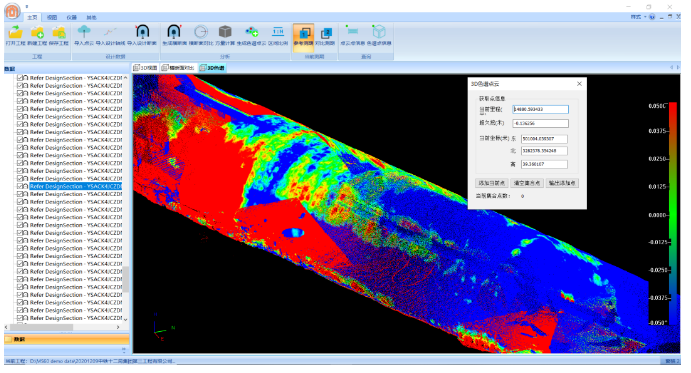

  將點云數據和隧道設計數據導入徠卡隧道施工掃描測量程序,可以按設定間隔沿隧道軸線批量生成任意里程隧道橫斷面,一次作業的數據就可以實現超欠挖斷面分析、方量計算、襯砌分析、侵限分析、色譜分析等多種成果。




  此外,還能夠通過徠卡隧道施工掃描測量程序控制徠卡MS60進行現場超欠挖放樣及隧道檢測,一機多用,同時解決多種問題。

  三、硬件、軟件功能特點


  1、徠卡MS60高速影像全站掃描儀

  2020年,徠卡測量系統升級了徠卡MS60高速影像全站掃描儀,其測角精度為0.5秒、測距精度1mm+1.5ppm、免棱鏡測程≥2000m;它能點云掃描,最高掃描速度可達30000點/秒,掃描精度最高為0.6mm,掃描距離≥1000m,能勝任精密掃描,能探測到掃描物體的細微變化;還能夠進行影像測量、能與GNSS聯合作業。

  徠卡MS60把全站儀和掃描儀結合在一起,只需一臺儀器就可以進行常規測量,掃描測量,無需拼接,避免了拼接過程的精度損失。

  2、徠卡Infinity

  徠卡Infinity新一代全能數據處理軟件集大成者,提供對外業數據一站式的支援。無論是徠卡GNSS、徠卡TPS、徠卡LS、掃描點云,徠卡Infinity都一步到位,無往不利。所設計的項目、處理的數據,皆可無縫支持于各產品線的設備,同時提供多種無縫傳輸模式,有線或者無線,均可滿足需求。

  3、徠卡隧道施工掃描測量——依據中國測量規范和測量習慣定制的隧道點云檢測軟件:

  兼容隧道復雜線型的輸入,平、豎曲線數據導入,支持主點、元素、交點法線路輸入。

  DXF斷面設計、斷鏈、超高、加寬等設計方案的兼容。

  軟件可以連接徠卡MS60進行超欠挖檢測、依據色譜量算超欠挖面積。

  對隧道底部進行水平線過濾,快速計算方量。

  優異的硬件搭配專業的徠卡Infinity和為隧道施工定制的徠卡隧道施工掃描測量程序,夠成了適用于隧道施工全流程的隧道測量解決方案。

  四、總結

  徠卡MS60既是高精度全站儀,又具有掃描功能,在隧道施工過程中,徠卡MS60一機兩用甚至多用,一次投入就能夠滿足用戶的更多需求。徠卡隧道施工掃描測量程序,集超欠挖斷面分析、方量計算、襯砌分析、色譜分析、超欠挖施工控制、隨機檢測、成果輸出等功能于一體,實現了一站式作業。

  兩者組合形成的徠卡MS60隧道施工掃描測量方案實現了數據采集簡單快速精確,數據處理方便流暢,能夠支持客戶需求的定制化成果報告,提高測量效率,避免影響施工,減少襯砌耗費,降低施工造價成本。
