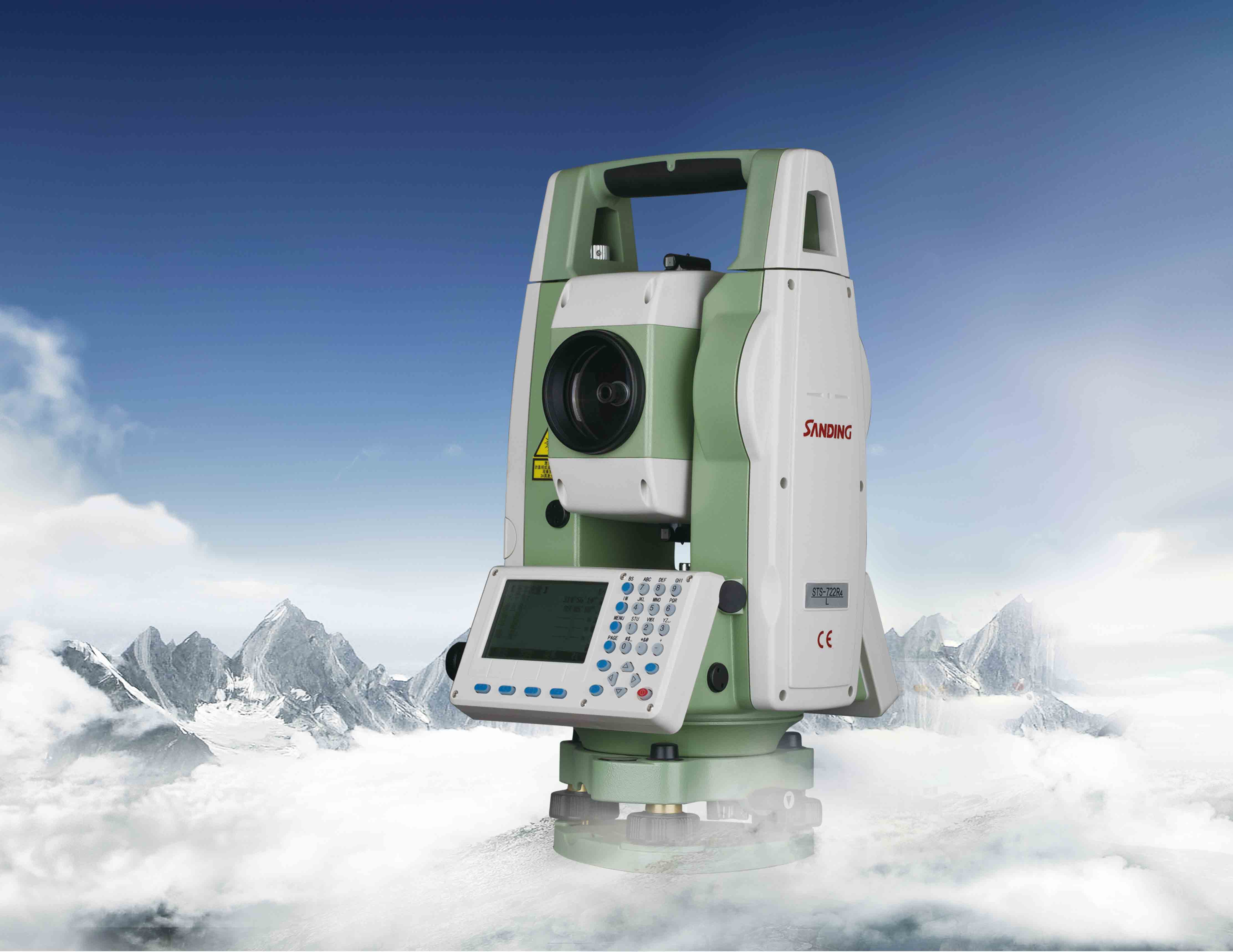

三鼎STS-722系列全站儀
一、絕對編碼測角
二、激光免棱鏡測距
三、激光指向
四、雙軸液體光電式電子補償
五、激光對中
六、IP56級防水防塵設計
七、大內存
八、便捷通訊模式
九、大屏幕,大按鍵
十、絲桿螺距由0.35MM改為了0.25MM——微調幅度加密,目鏡對準更精確。
精簡的測量程序
放樣
放樣點的數據可以由現場輸入,也可以調用全站儀內存的數據。內存數據可以通過計算機上傳并保存在全站儀中。同時可以查看極坐標、正交和坐標差放樣的偏差值。
對邊測量
該程序可以實時計算2個目標點間的斜距、平距、高差和方位角。參與計算的點可以實時測得或從內存中選取的,也可以從鍵盤人工輸入的。用戶可以有折線對邊和射線對邊兩種選擇。在測量過程中,最后兩點可以即時進行對邊的檢查。
面積計算
面積測量程序可以實時測算目標點之間連線所包圍的面積和周長。目標點的點數沒有限制,參與計算的點可以實時測得,從內存中選取,也可從鍵盤中現場輸入。
懸高測量
有些棱鏡不能到達的被測點,可先直接瞄準其正下方基準點上的棱鏡,測量平距,然后瞄準懸高點,測出被測點的高差。可用于測量高壓線、橋梁等構筑物的凈空高。
道路設計與放樣
可利用直線、圓弧、緩和曲線和交點四類要素編輯道路的平面和高程設計值。道路放樣功能可以方便快捷的根據道路里程樁號定出中樁、邊樁和斜坡邊界的位置。
偏心測量
在棱鏡無法到達或障礙物后的點位,可通過觀測與其相鄰的可視點位后,通過相對關系,如角度、距離,推算出這些視線無法到達的點位的坐標。偏心測量包括距離偏心、角度偏心。
后方交會
在待定點上設站,向三個已知控制點觀測兩個水平夾角a、b,從而計算待定點的坐標,稱為后方交會。它可以在數個已知控制點上設站,分別向待定點觀測方向或距離,也可以在待定點上設站向數個已知控制點觀測方向或距離,而后計算待定點的坐標。
三鼎STS-720系列工程全站儀可運用于測繪、建筑、水利、交通與道路、地籍與房地產測量、在大型工業生產設備的構建安裝調試,大橋、水壩的變形觀測、地質災害監測等方面。免棱鏡測量可用于不方便架設棱鏡的地方,是測量作業有準有快。
具體應用:
控制測量:
帶狀地形和隱蔽地區,如線路控制測量和城市控制測量,使用全站儀的基本測量功能——導測量線,布設導線網和邊角網十分靈活,觀測方便,精度高。與GNSS產品(手持機、RTK)配合使用,可達到更好的效果。平面和高程控制可同時進行,用全站儀三角高程測量完全可以代替四等水準測量。
地形測量:
使用全站儀的程序測量功能進行三維坐標測量、后方交會、測土方等,不但操作簡單,且速度快、精度高,并可同時進行控制測量和碎部點測量。通過傳輸設備可將全站儀與計算機、繪圖儀相連形成內外業一體化的測繪系統,從而大大提高地形圖測繪的質量和效率。
工程放樣:
使用全站儀放樣測量功能可將設計好的建筑物、道路、管線等設施的位置,按圖紙要求快速、準確地測設到施工現場的實地,作為施工的依據。特別是一些造型復雜、要求高、規模大的建(構)筑物等。
變形監測:
在建筑物的變形觀測、地質災害的動態監測中,使用全站儀的坐標測量功能對變形部位的三維坐標進行實時監測,可以及時掌握變形規律,保障結構安全。
STS-720系列是2013年三鼎光電為專業工程測量推出的全站儀系列。
免棱鏡測程600m,單棱鏡5000m,測距精度2+2ppm。
精選簡化的測量程序,IP55級防固的堅毅機身,為工程測量量身設計。
絕對編碼測角,激光免棱鏡測距,保證測量的速度與精度。
STS-720系列高性價比配置,打造實用、好用、便捷。
指標
型號
722/722L
722RLC
722R4LC
722R6LC
測量距離
最大距離 (天氣良好)
免棱鏡
_
350m
400m
600m
單棱鏡
3.0km
5.0km
5.0km
5.0km
反射片
_
1.0km
1.0km
1.0km
數字顯示
最大:99999999.999 最小0.1mm
精度
有棱鏡
2+2 ppm
免棱鏡
_
3+2ppm
測量時間
精測0.3秒,跟蹤0.1秒
平均測量次數
可選取2~5次的平均值
氣象修正
輸入?yún)?shù)自動改正
大氣折光和地球曲率改正
輸入?yún)?shù)自動改正
棱鏡常數修正
輸入?yún)?shù)自動改正
角度測量
測角方式
絕對編碼
碼盤直徑
79mm
最小顯示讀數
0.1″/1″/ 5″/10″可選
精度
2″
探測方式
水平盤:對徑 垂直盤:對徑
微動絲桿螺距
0.25mm
內存
儀器自帶內存
50M(大約能存儲40萬個點)
SD卡存儲
標配2G,支持SD卡最大限度擴展
望遠鏡
成像
正像
鏡筒長度
154mm
物鏡有效孔徑
望遠:45mm,測距:50mm
放大倍率
30×
視場角
1°30′
最小對焦距離
1m
分辨率
3″
自動垂直補償器
系統
雙軸液體光電式
工作范圍
±3′
精度
1″
水準器
管水準器
30″/2mm
圓水準器
8′/2mm
對中器
成像
正像
放大倍率
3×
調焦范圍
0.5m~∞
視場角
5°
顯示器
類型
雙面、8行數據顯示,數字鍵+字母鍵
機載電池
電源
鋰聚合物電池
電壓
直流6V
連續工作時間
10小時
尺寸
外形尺寸
200mm×170mm×350mm
- 三鼎STS-722系列全站儀可選配:全站儀三腳架,全站儀對中支架/對中桿,全站儀棱鏡
